Сравнение РУСП и альтернативных решений: когда стоит отклониться от стандарта

В нестандартных условиях эксплуатации стандартные решения не всегда дают ожидаемый результат. Эта статья поможет разобраться, когда распределительное устройство РУСП — лучшее решение, а в каких случаях стоит от него отказаться в пользу альтернативных конструкций.

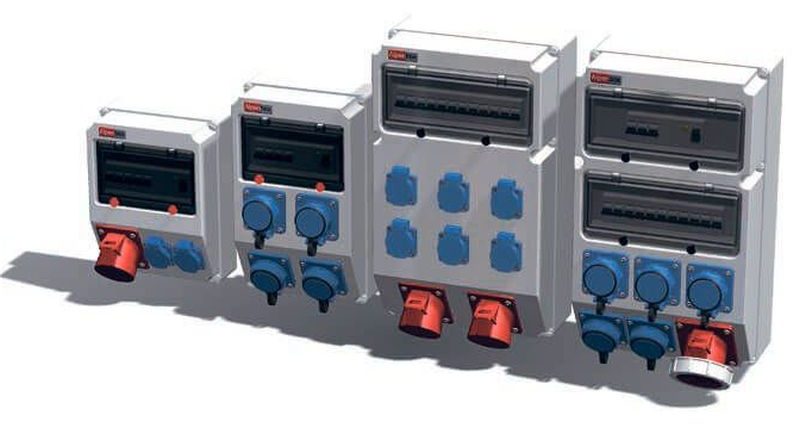

Назначение и структура РУСП: в каких задачах это решение оптимально

Распределительные устройства серии РУСП (распределительные устройства с понижающим трансформатором) предназначены для приёма, преобразования и дальнейшего распределения электроэнергии внутри промышленных и строительных объектов. Их ключевая задача — централизованная подача питания к конечным группам нагрузок при одновременной защите оборудования от перегрузок и коротких замыканий.

Структурно РУСП представляет собой набор функциональных секций, объединённых в металлическом корпусе с защитой от пыли, влаги и механических воздействий. В типовой комплектации применяются:

• вводные панели с автоматами и реле;
• трансформаторы напряжения;
• панели распределения нагрузки;
• секции для учёта электроэнергии и телеметрии;
• клеммные и шинные блоки.

РУСП удобны для применения в условиях стабильной архитектуры сети и фиксированных сценариев нагрузки. Они особенно эффективны на объектах с предсказуемым потреблением и чёткой зональной разбивкой, где не требуется регулярной адаптации конфигурации.

Типовые преимущества РУСП в условиях промышленных объектов

Выбор РУСП часто обусловлен надёжностью и стандартизацией процессов. Эти устройства широко применяются в промышленности благодаря:

• высокой ремонтопригодности (все компоненты стандартизированы и доступны);
• простоте монтажа и подключения по унифицированным схемам;
• возможности размещения вне отапливаемых помещений;
• чёткой логике построения силовой архитектуры;
• совместимости с типовыми элементами автоматизации.

На предприятиях с циклической или непрерывной нагрузкой РУСП позволяет надёжно сегментировать цепи, что облегчает профилактическое обслуживание и оперативное реагирование на неисправности.

Ограничения и слабые стороны РУСП при нестандартной нагрузке

Однако универсальность РУСП ограничена, когда дело касается нестандартных сценариев эксплуатации. Эти устройства могут создавать узкие места в следующих случаях:

• высокая динамика изменения конфигурации потребителей;
• постоянные доработки и расширения распределительной сети;
• потребность в гибком управлении приоритезацией нагрузок;
• сложные профили потребления с резкими пиками и просадками;
• ограниченные габариты для размещения оборудования на площадке.

Кроме того, при необходимости интеграции в цифровую среду с развитой системой диспетчеризации РУСП часто требует глубокой модернизации — добавления ПЛК, дополнительных интерфейсов, цифровых модулей и программного обеспечения.

Альтернативные решения: от модульных щитов до кастомных НКУ

Когда РУСП перестаёт соответствовать требованиям конкретного объекта, специалисты рассматривают альтернативные подходы. Наиболее часто применяются:

• Модульные распределительные щиты — конфигурируются на базе готовых секций с возможностью расширения. Подходят для гибких производственных линий.
• Комплектные распределительные устройства (КРУ) — особенно актуальны при высоких токах и жёстких требованиях по селективности.
• Индивидуально спроектированные НКУ — создаются под конкретную задачу, включая особенности топологии, режимов эксплуатации, резервирования и автоматизации.
• Сборные конструктивы на базе шинных распределителей — для распределения питания в ограниченных объёмах или на многоуровневых объектах.

Выбор решения зависит не только от электрических параметров, но и от логистики, возможностей по монтажу, сроков запуска и даже уровня подготовки обслуживающего персонала.

Сравнение по ключевым параметрам: гибкость, масштабируемость, стоимость, срок сборки

Ниже представлена сравнительная таблица решений по основным эксплуатационным критериям:

Параметр	РУСП	Модульный щит	КРУ	Индивидуальное НКУ
Гибкость конфигурации	Низкая	Высокая	Средняя	Максимальная
Масштабируемость	Ограничена	Высокая	Средняя	Высокая
Стоимость базовая	Средняя	Низкая	Высокая	Средняя–высокая
Сроки поставки	Короткие	Короткие	Средние	Индивидуально
Уровень автоматизации	Ограничен	Возможен	Высокий	Любой
Требования к персоналу	Стандартные	Минимальные	Повышенные	Зависят от проекта

Из таблицы видно, что при ограничениях по времени и бюджету РУСП остаётся оптимальным вариантом. Однако в условиях сложной инфраструктуры и меняющихся потребностей альтернативы выигрывают по адаптивности и функциональности.

Реальные кейсы: когда РУСП себя не оправдал и был заменён

В практике крупных энергетических и производственных объектов фиксируются случаи, когда изначально установленный РУСП не справляется с новыми задачами. Один из типичных примеров — модернизация завода с переходом на цифровые технологии и автоматизированное управление потреблением. Оказалось, что штатный РУСП не поддерживает необходимый уровень телеметрии, и любые изменения в конфигурации требовали физического вмешательства в шкаф.

В другом случае РУСП, установленный на строительной площадке с перемещаемыми нагрузками, не обеспечивал оперативное переподключение новых зон. Результатом стало внедрение модульных решений на шинной системе, которые позволили масштабировать питание без остановки работ.

Эти кейсы подчеркивают: при нестандартных задачах РУСП может стать тормозом развития, особенно если архитектура сети требует высокой адаптивности.

Критерии выбора между РУСП и альтернативой: по нагрузке, среде, требованиям заказчика

Перед принятием решения необходимо учитывать совокупность факторов. Основные из них:

• Характер и структура нагрузки — статическая или динамическая, распределённая или централизованная.
• Ожидаемая модернизация — планируется ли развитие объекта в ближайшие годы.
• Критичность бесперебойной работы — есть ли потребность в резервировании и дистанционном управлении.
• Условия эксплуатации — влажность, запылённость, температурные перепады.
• Компетенции персонала — насколько технически подготовлена обслуживающая команда.
• Финансовые ограничения — доступный бюджет на этапе закупки и эксплуатации.

Чем выше требования к гибкости, управляемости и интеграции в цифровую среду, тем вероятнее отклонение от стандартного РУСП в пользу кастомных решений.

Подход к модернизации существующих РУСП вместо полной замены

Вместо полной замены можно пойти по пути глубокого апгрейда РУСП. Это особенно актуально, если корпус, вводные элементы и силовая часть ещё соответствуют нормам. Под модернизацией подразумевается:

• установка цифровых модулей контроля и телеметрии;
• переоснащение вводных и распределительных автоматов;
• переход на шинные соединения внутри шкафа;
• интеграция с SCADA и другими системами управления;
• добавление ИБП и резервных цепей.

Такой подход позволяет снизить издержки и сократить сроки внедрения, не теряя при этом в функциональности. Однако важно помнить: модернизация не всегда эффективна, если начальная концепция устройства не соответствует будущим задачам.

Вывод по типизации: как систематизировать выбор под каждый тип объекта

На практике удобнее всего классифицировать объекты по следующим категориям:

1. Типовые производственные площадки — подойдут РУСП или их адаптированные версии.
2. Многофункциональные объекты с частыми изменениями — модульные щиты или кастомные НКУ.
3. Цифровизированные объекты с высоким уровнем автоматизации — интеллектуальные распределительные системы.
4. Площадки временного или сезонного типа — мобильные решения с возможностью трансформации.

Такая типизация помогает выстраивать более предсказуемую логику выбора оборудования и избежать затрат на неэффективные замены в будущем.

Автор: Самохин Александр
